Πολύ στενή ή καμπύλη σκάλα
Όταν κάθε εκατοστό μετρά και η διαδρομή έχει καμπύλες, χρειάζεται συμπαγές πλαίσιο και προσεκτική χάραξη.
Συνήθως εξετάζουμε GTLE ή GTLD.
GANSER · ΠΛΑΤΦΟΡΜΕΣ ΣΚΑΛΑΣ
Πρόσβαση σε κάθε επίπεδο. Χωρίς να αλλάζει ο χαρακτήρας της σκάλας.
Πλατφόρμες σκάλας Ganser που ενσωματώνονται στην υπάρχουσα σκάλα και προσφέρουν πρακτική, διακριτική πρόσβαση μεταξύ των επιπέδων. Για ευθείες, καμπύλες ή σύνθετες διαδρομές, με επιλογή λύσης σύμφωνα με τον χώρο και τις απαιτήσεις της εγκατάστασης.
100+Εγκαταστάσεις πλατφορμών σκάλας
έως 300 kgτυπική ονομαστική ικανότητα στα βασικά μοντέλα
240 mmπλάτος GTLE όταν είναι διπλωμένο
μέσα & έξωανάλογα με τη διαμόρφωση
ευθεία ή καμπύληλύσεις για απλές και σύνθετες σκάλες
έως 300 kgτυπική ονομαστική ικανότητα στα βασικά μοντέλα
240 mmπλάτος GTLE όταν είναι διπλωμένο
μέσα & έξωανάλογα με τη διαμόρφωση
ευθεία ή καμπύληλύσεις για απλές και σύνθετες σκάλες
ΠΟΙΑ ΛΥΣΗ ΤΑΙΡΙΑΖΕΙ;
Η σκάλα αποφασίζει το μοντέλο — όχι το αντίστροφο.
Πριν μιλήσουμε για μοντέλο, κοιτάμε τη γεωμετρία, τον διαθέσιμο χώρο, το σημείο στάθμευσης, το αμαξίδιο και το πώς χρησιμοποιείται καθημερινά η σκάλα.
Ευθεία σκάλα με ειδικές απαιτήσεις
Για ευθύγραμμες διαδρομές, μεγαλύτερες πλατφόρμες ή πιο ειδική μεταλλική κατασκευή.
Το GTL20 είναι η βασική πλατφόρμα για αυτή την κατηγορία.
Καμπύλες, οριζόντια τμήματα, αλλαγές κλίσης
Σε σύνθετες διαδρομές η χάραξη μπορεί να περιλαμβάνει καμπύλες, οριζόντια κίνηση και σημαντικές αλλαγές κλίσης.
Το GTL30 καλύπτει τις πιο σύνθετες γεωμετρίες.
Χρήση με αμαξίδιο ή και καθιστός
Η πλατφόρμα σχεδιάζεται κυρίως για μετακίνηση με αμαξίδιο. Προαιρετικό αναδιπλούμενο κάθισμα μπορεί να καλύψει και άλλες ανάγκες.
Η τελική διάσταση επιβεβαιώνεται στη μέτρηση.
ΤΥΠΙΚΕΣ ΕΦΑΡΜΟΓΕΣ
Ιδιωτικές κατοικίεςΠολυκατοικίεςΕίσοδοι & εξωτερικές σκάλεςΕπαγγελματικοί / δημόσιοι χώροι
GANSER · ΟΙΚΟΓΕΝΕΙΑ GTL
Τέσσερις διαφορετικοί τρόποι να λυθεί η ίδια ανάγκη: ασφαλής πρόσβαση.
Αλλάξτε μοντέλο για να δείτε σε μία οθόνη πού ταιριάζει, τι μεταφέρει και ποια είναι τα βασικά τεχνικά όρια.

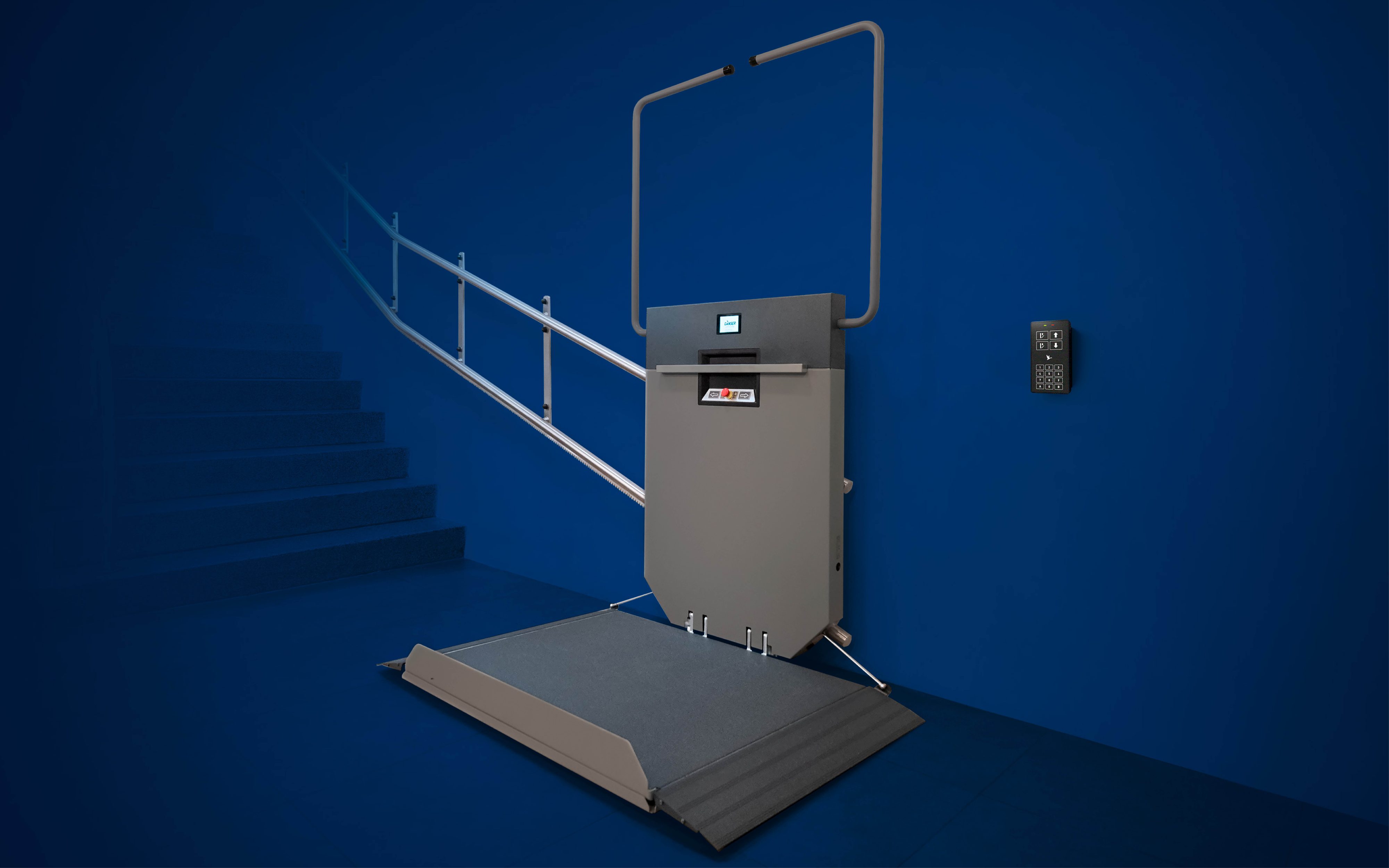

GANSER · GTLE
COMPACT ALL-ROUNDER
GTLE · λεπτό, ευέλικτο, για στενούς χώρους.
Σχεδιασμένο για ευθείες ή καμπύλες σκάλες. Η Ganser αναφέρει πλάτος μόλις 240 mm όταν η πλατφόρμα είναι διπλωμένη, με στόχο τη μέγιστη αξιοποίηση του διαθέσιμου χώρου.
0° έως +50°κλίση
300 kgωφέλιμο φορτίο
0,12 m/sταχύτητα
800 × 1.000 mmτυπική πλατφόρμα
ΜπαταρίαΕυθεία & καμπύληΕσωτερικά / εξωτερικάΜεταβλητές διαστάσεις
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΥ ΜΕΤΡΟΥΝ
Σχεδιασμένο για καθημερινή χρήση — όχι απλώς για να χωρέσει στη σκάλα.
01

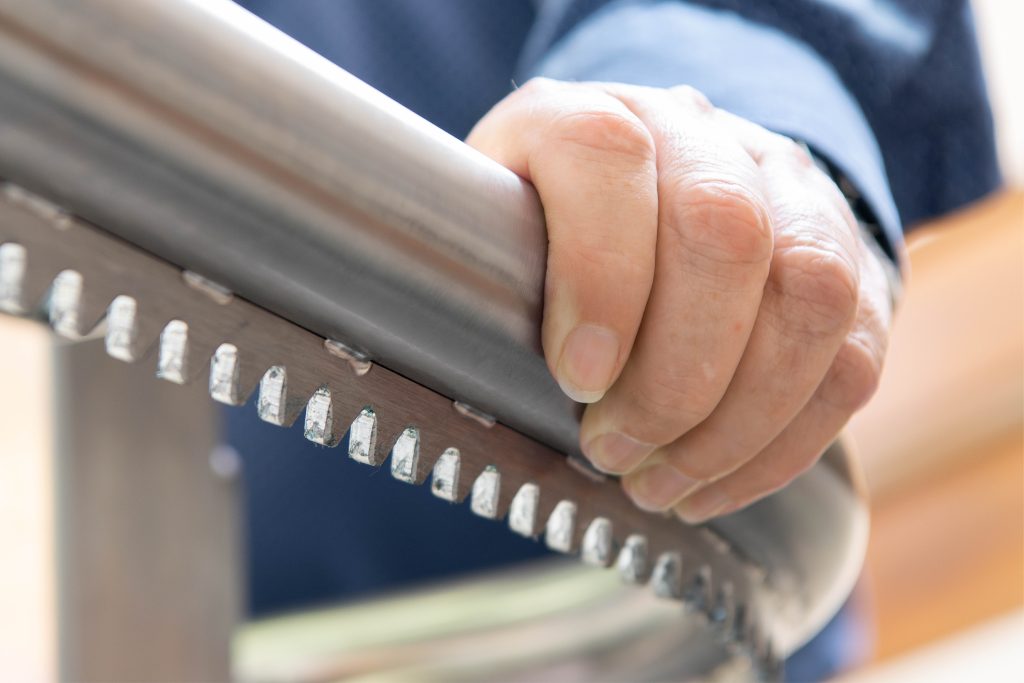

Ανοξείδωτη τροχιά / χειρολισθήρας
Η επάνω ανοξείδωτη ράγα μπορεί να λειτουργεί και ως πλήρης χειρολισθήρας, ενσωματώνοντας το σύστημα πιο φυσικά στη σκάλα.
02

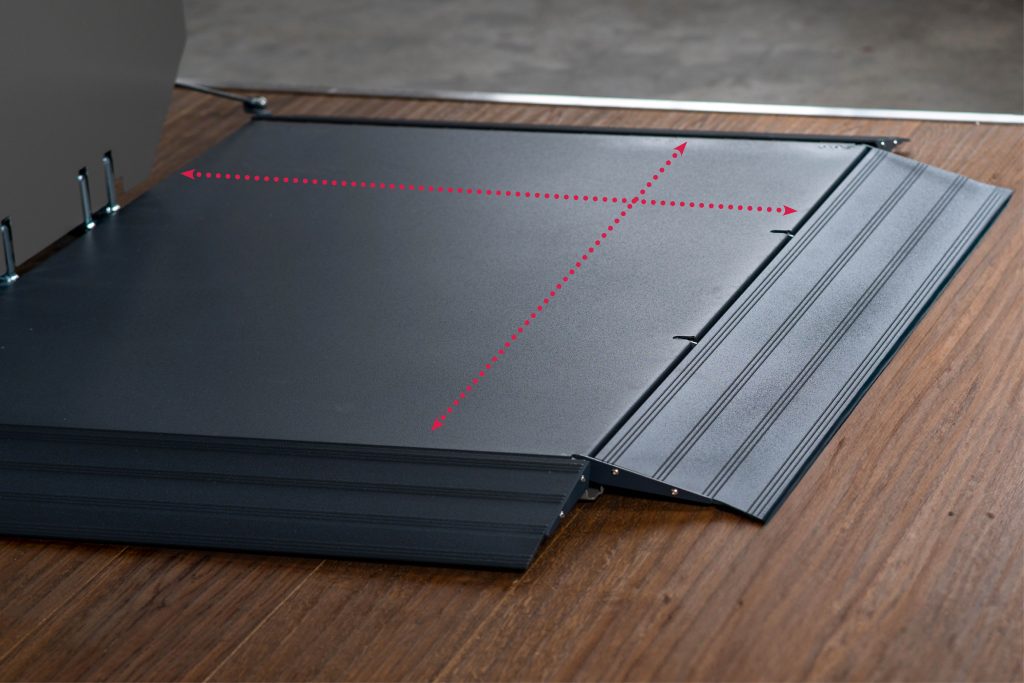

Μεταβλητές διαστάσεις πλατφόρμας
Η πλατφόρμα μπορεί να προσαρμοστεί με ακρίβεια ώστε να αξιοποιείται ο διαθέσιμος χώρος και να καλύπτεται το πραγματικό αμαξίδιο.
03

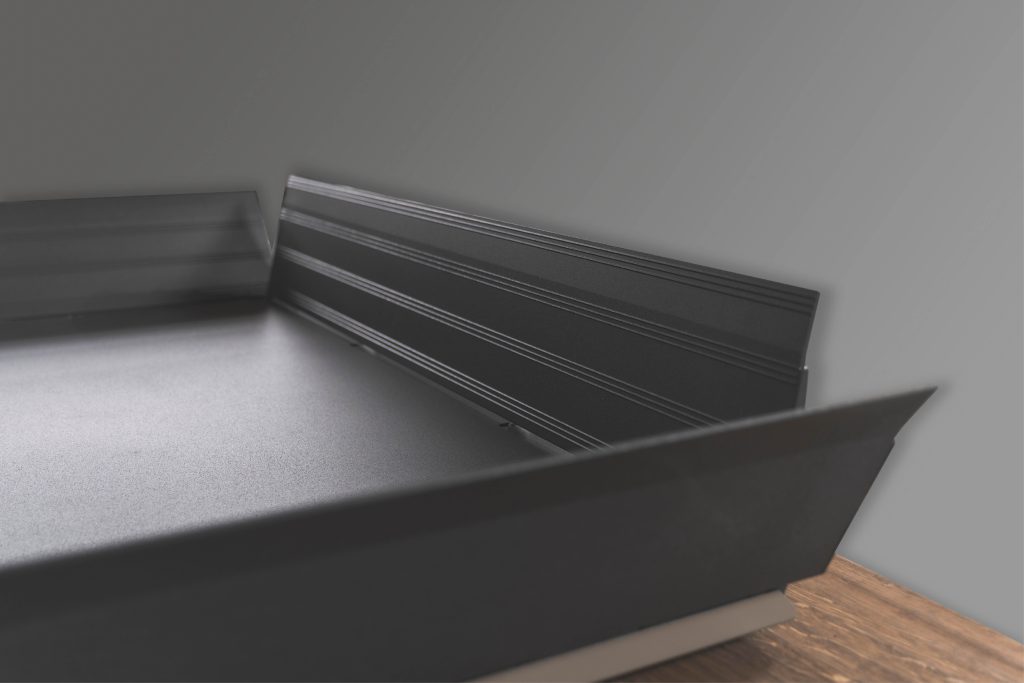

Προαιρετική μηχανοκίνητη ράμπα
Η Ganser προσφέρει εμπρόσθια μηχανοκίνητη ράμπα που αναδιπλώνεται προς τα επάνω για απαιτητικά σημεία πρόσβασης.
04

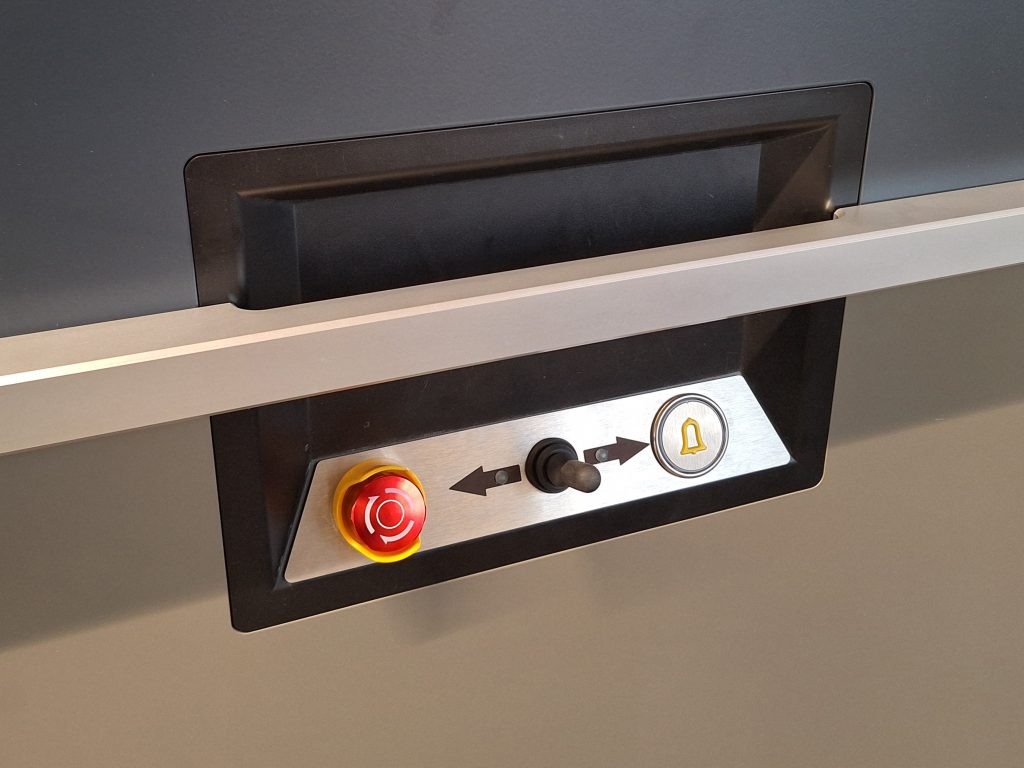

Εργονομικός χειρισμός
Soft-touch χειριστήρια, ανάγλυφες επιφάνειες με Braille και προαιρετικό joystick υποστηρίζουν απλή, κατανοητή λειτουργία.
05

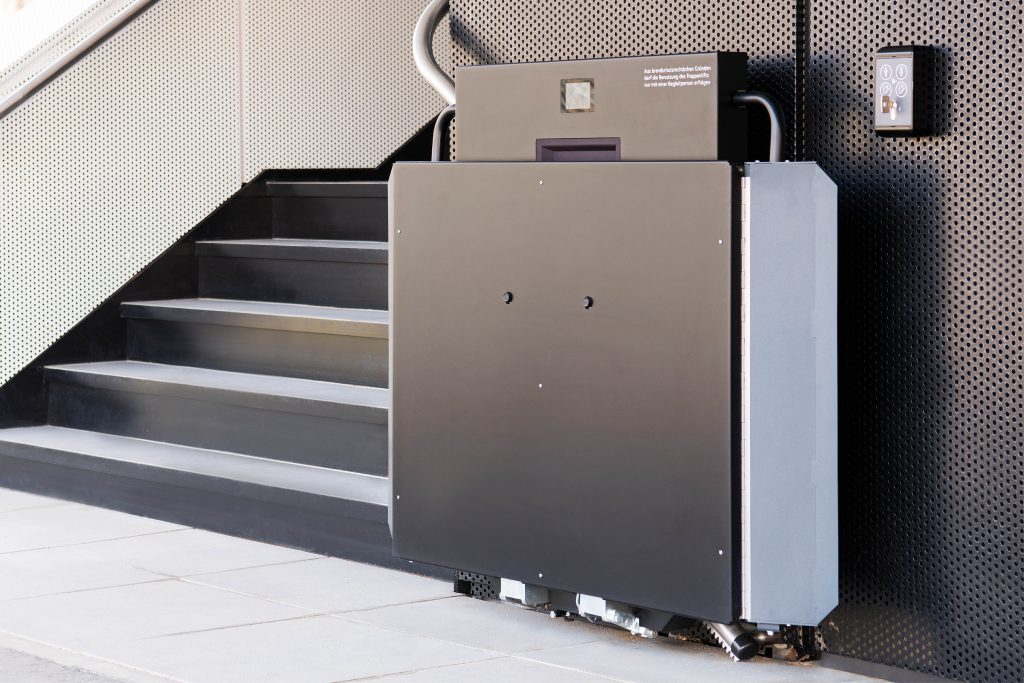

Υλικά για μακροχρόνια χρήση
Ανοξείδωτο, αλουμίνιο και μεταλλικά εξαρτήματα χρησιμοποιούνται για αντοχή και εφαρμογές εσωτερικού ή εξωτερικού χώρου.
06

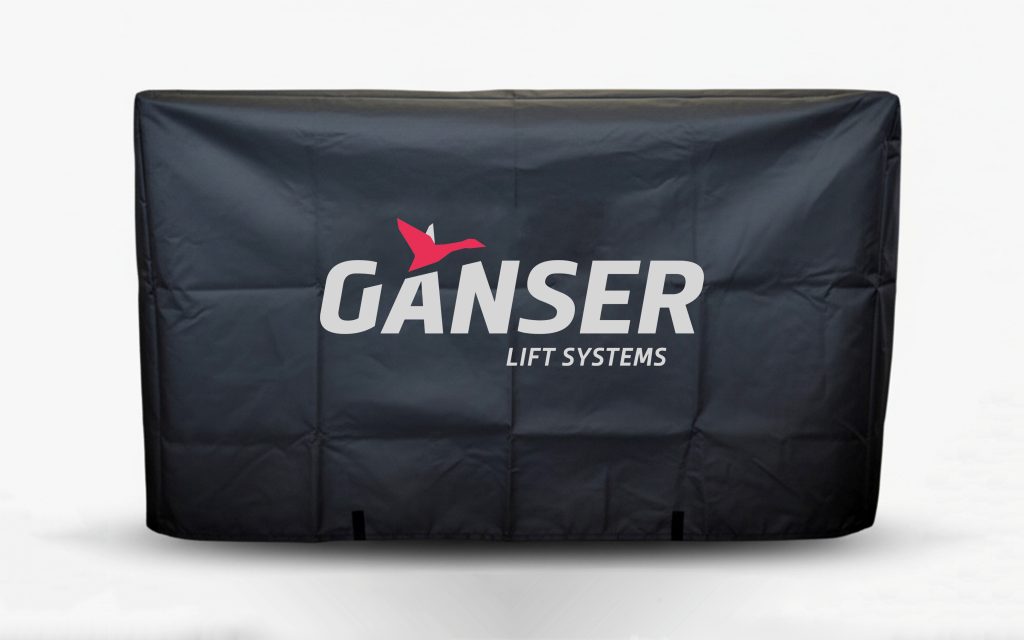

Προστασία εξωτερικού χώρου
Για εξωτερικές εγκαταστάσεις διατίθεται κάλυμμα προστασίας από βροχή, χιόνι και πάγο όταν ο αναβατήρας δεν χρησιμοποιείται συχνά.
ΑΠΟ ΤΗ ΣΚΑΛΑ ΣΤΗ ΛΥΣΗ
Η σωστή εγκατάσταση ξεκινά με σωστή αποτύπωση.
Η P.Y. Elevator αναλαμβάνει την τοπική τεχνική αξιολόγηση και εγκατάσταση στην Κύπρο. Η τελική επιλογή επιβεβαιώνεται μόνο αφού ελεγχθούν χώρος, διαδρομή, χρήστης και απαιτήσεις του έργου.
01
1. Αυτοψία & μέτρηση
Καταγράφουμε πλάτη, κλίσεις, στροφές, πλατύσκαλα, σημεία στάθμευσης και πιθανές παρεμβολές.
02
2. Χρήστης & αμαξίδιο
Επιβεβαιώνουμε πραγματικές διαστάσεις, τρόπο επιβίβασης και την καθημερινή ροή της σκάλας.
03
3. Επιλογή διαδρομής & μοντέλου
Συνδυάζουμε τη γεωμετρία με GTLE, GTLD, GTL20 ή GTL30 και ελέγχουμε την πρακτικότητα της στάθμευσης.
04
4. Τεχνική πρόταση
Οριστικοποιούνται πλατφόρμα, πλευρά εγκατάστασης, χειριστήρια, επιλογές και τεχνικές απαιτήσεις.
05
5. Εγκατάσταση & παράδοση
Η εγκατάσταση ολοκληρώνεται, ελέγχεται και ο χρήστης ενημερώνεται για τον ασφαλή χειρισμό.
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Οι ερωτήσεις που πρέπει να απαντηθούν πριν από την παραγγελία.
Χρειάζεται να ξηλωθεί ή να ξαναχτιστεί η σκάλα;+
Συχνά όχι. Η γκάμα Ganser έχει σχεδιαστεί για να προσαρμόζεται σε πολλές υφιστάμενες σκάλες. Η τελική ανάγκη για οικοδομικές εργασίες επιβεβαιώνεται μετά την αυτοψία.
Μπορεί να εγκατασταθεί έξω;+
Ναι, υπάρχουν διαμορφώσεις για εξωτερική χρήση. Η Ganser αναφέρει ανοξείδωτα εξωτερικά μέρη και στεγανά προστατευμένα ηλεκτρικά στοιχεία για κατάλληλες εξωτερικές εγκαταστάσεις.
Τι γίνεται σε διακοπή ρεύματος;+
Τα μοντέλα που λειτουργούν με μπαταρία μπορούν να συνεχίσουν να λειτουργούν. Σε συστήματα τροφοδοσίας μέσω καλωδίου προβλέπεται, ανάλογα με το σύστημα, μπαταριοκίνητη διαδικασία έκτακτης καθόδου.
Μπορεί κάποιος να χρησιμοποιήσει την πλατφόρμα χωρίς αμαξίδιο;+
Ναι, σε κατάλληλες διαμορφώσεις μπορεί να προστεθεί αναδιπλούμενο κάθισμα. Η καταλληλότητα επιβεβαιώνεται κατά τη μελέτη.
Είναι όλες οι πλατφόρμες 800 × 1.000 mm;+
Όχι. Αυτό είναι τυπικό μέγεθος για τα βασικά μοντέλα που παρουσιάζονται εδώ. Η Ganser αναφέρει μεταβλητές διαστάσεις κατόπιν αιτήματος.
Πώς ξέρω αν χρειάζομαι GTLE ή GTLD;+
Η βασική διαφορά είναι η γεωμετρία και ο διαθέσιμος χώρος, ιδιαίτερα στο επάνω σημείο. Το GTLD προσθέτει δυνατότητα αρνητικής κλίσης έως –10°, η οποία μπορεί να βοηθήσει σε συγκεκριμένες δύσκολες διατάξεις.
GANSER · ΠΡΟΣΘΗΚΗ ΓΙΑ ΜΕΛΕΤΗΤΕΣ
Ένα συμπληρωματικό checklist για την τελική μελέτη.
Η υφιστάμενη σελίδα GTLE, GTLD, GTL20 και GTL30 παραμένει ακριβώς όπως έχει. Προσθέτουμε μόνο τα σχέδια/μετρήσεις και τις χρήσιμες ερωτήσεις που χρειάζεται ο μηχανικός.
ΠΡΩΤΟ ΒΗΜΑ / ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΡΓΟΥ
Τι να στείλετε πριν την τεχνική πρόταση
- 01
Κάτοψη, τομή ή φωτογραφίες όλων των στάσεων, κλίσεων και στροφών.
- 02
Πλάτος της σκάλας σε κρίσιμα σημεία, πρόσβαση τρίτων και επιθυμητή θέση στάθμευσης.
- 03
Πραγματικό αποτύπωμα αμαξιδίου, πιθανή ανάγκη συνοδού και κατεύθυνση επιβίβασης.
Δείτε όλα τα σημεία ελέγχου
- 04
Εσωτερικός ή εξωτερικός χώρος, σημεία στερέωσης, ηλεκτρική παροχή και εμπόδια.
ΤΕΧΝΙΚΗ ΤΕΚΜΗΡΙΩΣΗ
Τεκμηρίωση & επίσημα στοιχεία
Επίσημες πηγές, σχέδια και έγγραφα που πρέπει να επιβεβαιωθούν για το έργο.
01Επίσημα PDF ανά μοντέλο
Τα τέσσερα επίσημα τεχνικά φυλλάδια Ganser διατηρούνται στον υφιστάμενο επιλογέα.
Διαθέσιμο κατόπιν αιτήματος και επιβεβαίωσης02Επίδειξη GTL30
Το ήδη συνδεδεμένο αυθεντικό βίντεο GTL30 διατηρείται στην υπάρχουσα ενότητα πολυμέσων.
Διαθέσιμο κατόπιν αιτήματος και επιβεβαίωσηςΗ ΕΠΟΜΕΝΗ ΚΙΝΗΣΗ
Προσθήκη τεκμηρίωσης και checklist μόνο. Δεν αλλάζουν οι κάρτες, οι φωτογραφίες, το video, τα μεγέθη, το μοντέλο επιλογής ή οι υφιστάμενες περιγραφές.
ΣΧΕΤΙΚΕΣ ΛΥΣΕΙΣ
Δεν χρειάζεται κάθε σκάλα την ίδια λύση.
ΕΓΚΑΤΑΣΤΑΣΗ GANSER ΣΤΗ ΛΕΥΚΩΣΙΑ
Cleopatra Hotel · Αναβατόριο πλατφόρμας
P.Y. ELEVATOR · CLEOPATRA HOTEL
ΠΡΟΣΒΑΣΙΜΟΤΗΤΑ · ΞΕΝΟΔΟΧΕΙΟ
Ξενοδοχεία · ΠροσβασιμότηταCleopatra Hotel · Αναβατόριο πλατφόρμας Ganser
Εγκατάσταση αναβατορίου πλατφόρμας Ganser στο Cleopatra Hotel στη Λευκωσία. Η επιλεγμένη λήψη δείχνει το αναβατόριο και τη λειτουργία του στο πραγματικό περιβάλλον της εισόδου, χωρίς επαναλήψεις της ίδιας διαδρομής.
