ΠΡΑΣΙΝΑ ΚΤΙΡΙΑ · ΤΕΧΝΙΚΗ ΤΕΚΜΗΡΙΩΣΗ ΑΝΕΛΚΥΣΤΗΡΑ

LEED, BREEAM, DGNB και EOX — η τεκμηρίωση που χρειάζεται κάθε μέλος της ομάδας έργου.

Ένας καθαρός τεχνικός κόμβος για μηχανολόγους, αρχιτέκτονες, πολιτικούς μηχανικούς, αναπτύκτες, εργολάβους και συμβούλους βιωσιμότητας. Επιλέξτε τον ρόλο σας ή το σύστημα πιστοποίησης και πηγαίνετε κατευθείαν στα στοιχεία που χρειάζεστε.

Το EOX μπορεί να υποστηρίξει έργα LEED και BREEAM με επίσημη τεχνική τεκμηρίωση. Η τελική πιστοποίηση και η αποδοχή κάθε κριτηρίου αφορούν το κτίριο και επιβεβαιώνονται από την αρμόδια ομάδα πιστοποίησης.

LEEDBREEAMDGNBISO 25745EPD / HPD

TK Elevator EOX in a contemporary building

Επιλέξτε το επάγγελμά σας→

Επιλέξτε σύστημα πιστοποίησης→

01→

Ανά επάγγελμα

Τι χρειάζεται κάθε επαγγελματίας και ποια έγγραφα ανοίγει πρώτα.

02→

LEED · BREEAM · DGNB

Κριτήρια, τεκμηρίωση και αξία για LEED, BREEAM και DGNB.

03→

Τεκμηρίωση EOX

ISO 25745, ακουστική, κυβερνοασφάλεια και επίσημα στοιχεία EOX.

04→

Πιστοποιητικά

Όλα τα πιστοποιητικά, τι αποδεικνύουν και πότε χρησιμοποιούνται.

05→

Ροή έργου

Από την προδιαγραφή έως την απάντηση στον αξιολογητή.

06→

Υποστήριξη P.Y.

Πώς οργανώνει η P.Y. Elevator την τεχνική υποστήριξη του έργου.

ΠΥΛΗ ΟΜΑΔΑΣ ΕΡΓΟΥ

Δείτε πρώτα ό,τι επηρεάζει τη δική σας απόφαση.

Κάθε επαγγελματίας χρειάζεται διαφορετικές απαντήσεις. Επιλέξτε ρόλο και δείτε τι πρέπει να ελέγξετε, ποια επίσημη τεκμηρίωση είναι διαθέσιμη και τι εξασφαλίζει για το έργο.

Για αρχιτέκτονες

Σχεδιάστε την καμπίνα EOX

Μηχανολόγος / Ηλεκτρομηχανολογικός Μελετητής

Ενέργεια, κυκλοφορία, αναγεννητική κίνηση και πραγματικές μετρήσεις.

Για τη μελέτη Η/Μ το κρίσιμο σημείο είναι να συνδεθεί η επιλογή ανελκυστήρα με το προφίλ χρήσης, την ενεργειακή συμπεριφορά και τα πραγματικά στοιχεία λειτουργίας.

Ανοίξτε πρώτα

ISO 25745 · 1000 kg ISO 25745 · 630 kg Θόρυβος & άνεση διαδρομής Τεχνικά στοιχεία εξοικονόμησης EOX

Τι πρέπει να ελέγξετε

Αριθμός και μέγεθος ανελκυστήρων βάσει της αναμενόμενης κυκλοφορίας

Ενεργειακή συμπεριφορά της επιλεγμένης διαμόρφωσης και σύγκριση λύσεων

Καταλληλότητα αναγεννητικής κίνησης, λειτουργίας αναμονής, LED και VVVF

Θόρυβος και κραδασμοί όπου επηρεάζουν τη μηχανολογική ή ακουστική μελέτη

Επίσημη τεκμηρίωση & αποδείξεις

Πιστοποιητικά ISO 25745-2 για διαμορφώσεις αναφοράς EOX

Τεχνικά στοιχεία για αναγεννητική κίνηση, λειτουργία αναμονής, LED και εξοικονόμηση ενέργειας

Δυνατότητα πραγματικής αναφοράς κατανάλωσης και ανακτώμενης ενέργειας μέσω της πλατφόρμας EOX

Μετρημένα στοιχεία θορύβου και άνεσης διαδρομής για διαφορετικές διαμορφώσεις EOX

Τι εξασφαλίζει για το έργο

Υποστηρίζει τεκμηριωμένη επιλογή αντί για γενικές δηλώσεις απόδοσης

Δίνει στοιχεία που μπορούν να χρησιμοποιηθούν σε BREEAM Ene 06 και σε ενεργειακή τεκμηρίωση έργου

Μειώνει τις αλλαγές μετά την οριστικοποίηση της μελέτης

ΣΥΣΤΗΜΑΤΑ ΠΙΣΤΟΠΟΙΗΣΗΣ

Κάθε σύστημα ζητά διαφορετικά στοιχεία. Εδώ βλέπετε τι αφορά πραγματικά τον ανελκυστήρα.

Δεν μεταφέρουμε ισχυρισμούς από το ένα σύστημα στο άλλο. Δείχνουμε το επίσημο κριτήριο, την τεκμηρίωση που παρέχει η TKE / EOX και γιατί αυτή έχει αξία για την ομάδα έργου.

BREEAM

Ene 06 · Mat 01 · Τεκμηρίωση έργου

Το επίσημο έγγραφο TKE για BREEAM καλύπτει άμεσα το Ene 06 για ενεργειακά αποδοτικά συστήματα μεταφοράς και το Mat 01 για EPD, ενώ αναφέρει πρόσθετη συνάφεια με Υγεία & Ευεξία, Υλικά, Διαχείριση και Καινοτομία ανά έργο.

Τεκμηρίωση TKE Επίσημο σύστημα

Κριτήριο / απαίτησηΕπίσημη τεκμηρίωση TKE / EOXΓιατί είναι σημαντικό

Ene 06 · Ανάλυση ζήτησης

Μελέτη κυκλοφορίας για τον βέλτιστο αριθμό και μέγεθος ανελκυστήρων.

Συνδέει την τεχνική επιλογή με την πραγματική χρήση του κτιρίου.

Ene 06 · Ενεργειακή σύγκριση

Εκτίμηση / σύγκριση κατά ISO 25745 και επιλογή της λύσης με τη χαμηλότερη κατανάλωση.

Δίνει στον μελετητή και αξιολογητή ποσοτική βάση επιλογής.

Ene 06 · Χαρακτηριστικά εξοικονόμησης

Λειτουργία αναμονής, αποδοτικός φωτισμός LED, VVVF και αναγεννητική κίνηση όταν αποδεικνύεται ενεργειακό όφελος.

Μετατρέπει τα χαρακτηριστικά του EOX σε ελέγξιμα στοιχεία της μελέτης.

Mat 01 · Επιπτώσεις κύκλου ζωής

Επαληθευμένες EPD ως τεκμηρίωση περιβαλλοντικής επίδοσης προϊόντος.

Υποστηρίζει την αξιολόγηση υλικών με επίσημα δεδομένα κύκλου ζωής.

Ανά έργο

Η TKE αναφέρει ότι για συγκεκριμένες εγκαταστάσεις μπορούν να δημιουργηθούν αναφορές BREEAM.

Χρήσιμο όταν ο αξιολογητής ζητά στοιχεία προσαρμοσμένα στη συγκεκριμένη εγκατάσταση.

EOX · ΕΠΑΛΗΘΕΥΜΕΝΗ ΤΕΧΝΙΚΗ ΤΕΚΜΗΡΙΩΣΗ

Κάθε πιστοποιητικό πρέπει να απαντά σε μια πραγματική ερώτηση του έργου.

Κάθε έγγραφο παρουσιάζεται μαζί με το τι πιστοποιεί, πότε χρησιμοποιείται και ποιο μέλος της ομάδας έργου το χρειάζεται.

EOX · 1000 kg · 1 m/s — προεπισκόπηση επίσημου εγγράφου

PDF ↗

ISO 25745 · ΚΛΑΣΗ A

EOX · 1000 kg · 1 m/s

Πιστοποιητικό TÜV Rheinland σύμφωνα με ISO 25745-2:2015 για διαμόρφωση αναφοράς EOX 1000 kg / 1 m/s.

Γιατί έχει αξία

Χρήσιμο για μηχανολόγους, ενεργειακή τεκμηρίωση και BREEAM Ene 06 όταν η συγκεκριμένη διαμόρφωση είναι σχετική με το έργο.

Ενεργειακή κλάση A

1000 kg · 1 m/s

Κατηγορία χρήσης 3

Έκδοση 22/03/2024

Άνοιγμα πλήρους εγγράφου

ΒΙΒΛΙΟΘΗΚΗ ΤΕΚΜΗΡΙΩΣΗΣ

Πιστοποιητικά και επίσημα έγγραφα που αποδεικνύουν συγκεκριμένα χαρακτηριστικά του EOX.

Δείτε το πραγματικό έγγραφο, τι αποδεικνύει και σε ποιο στάδιο του έργου χρησιμοποιείται. Για EPD, HPD και LEED συνδέουμε απευθείας στις επίσημες πηγές TKE / International EPD System.

ISO 25745 · ΚΛΑΣΗ A

EOX · 1000 kg · 1 m/s

↗

ISO 25745 · ΚΛΑΣΗ A

EOX · 630 kg · 1 m/s

↗

Χρήσιμο όταν η μελέτη χρειάζεται ανεξάρτητη ενεργειακή κατάταξη διαμόρφωσης αναφοράς και σαφή στοιχεία λειτουργίας / αναμονής.

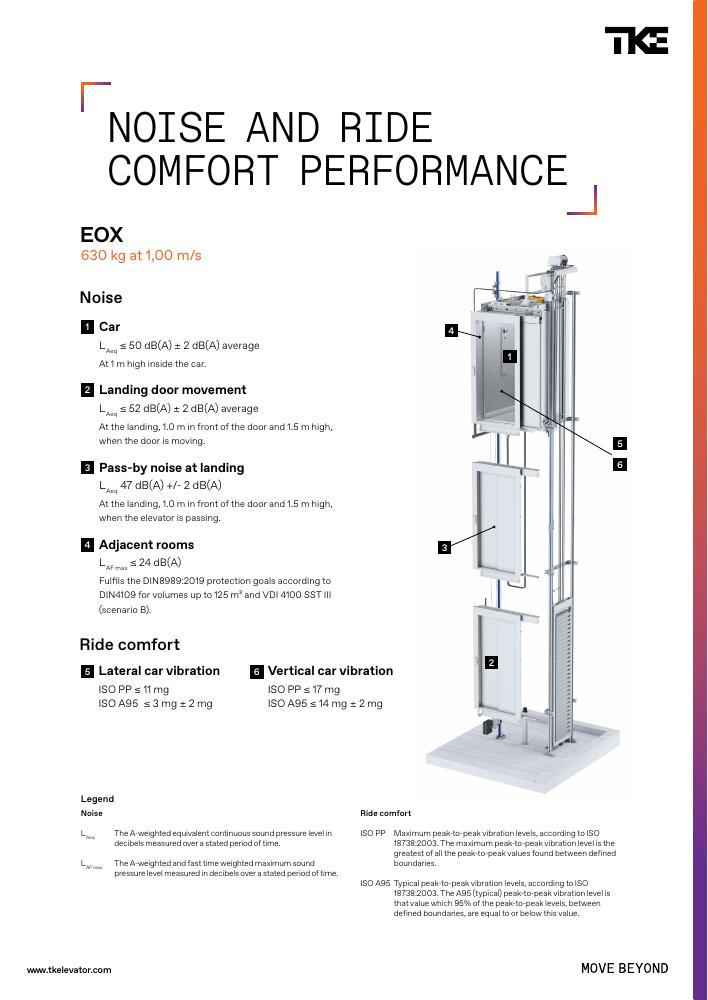

ΑΚΟΥΣΤΙΚΗ · ΑΝΕΣΗ ΔΙΑΔΡΟΜΗΣ

EOX · θόρυβος και κραδασμοί

↗

Χρήσιμο για αρχιτέκτονες, ακουστική μελέτη, ευαίσθητους γειτονικούς χώρους και τεχνική αξιολόγηση άνεσης.

ΚΥΒΕΡΝΟΑΣΦΑΛΕΙΑ

EOX · δήλωση συμμόρφωσης ελεγκτή

↗

Χρήσιμο για αναπτύκτες, διαχειριστές εγκαταστάσεων και ομάδες που αξιολογούν τον ψηφιακό κίνδυνο και τη λειτουργική συνέχεια.

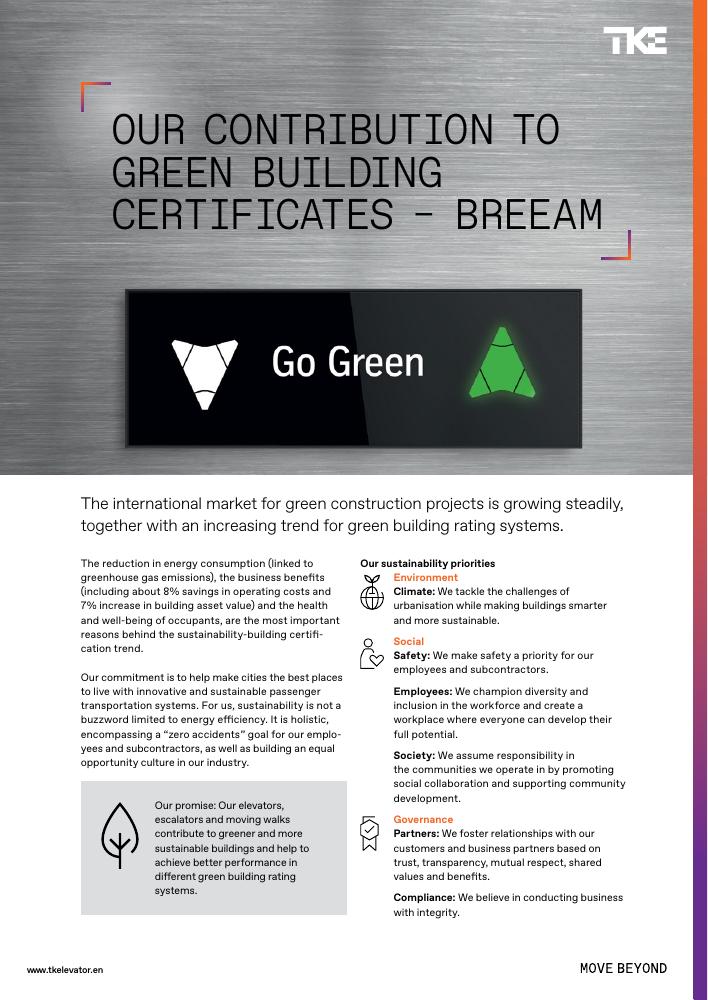

BREEAM

TKE · συνεισφορά σε πράσινα κτίρια

↗

Χρήσιμο για σύμβουλο BREEAM, μηχανολόγο, αναπτύκτη και εργολάβο όταν απαιτείται αντιστοίχιση κριτηρίων με επίσημη τεκμηρίωση.

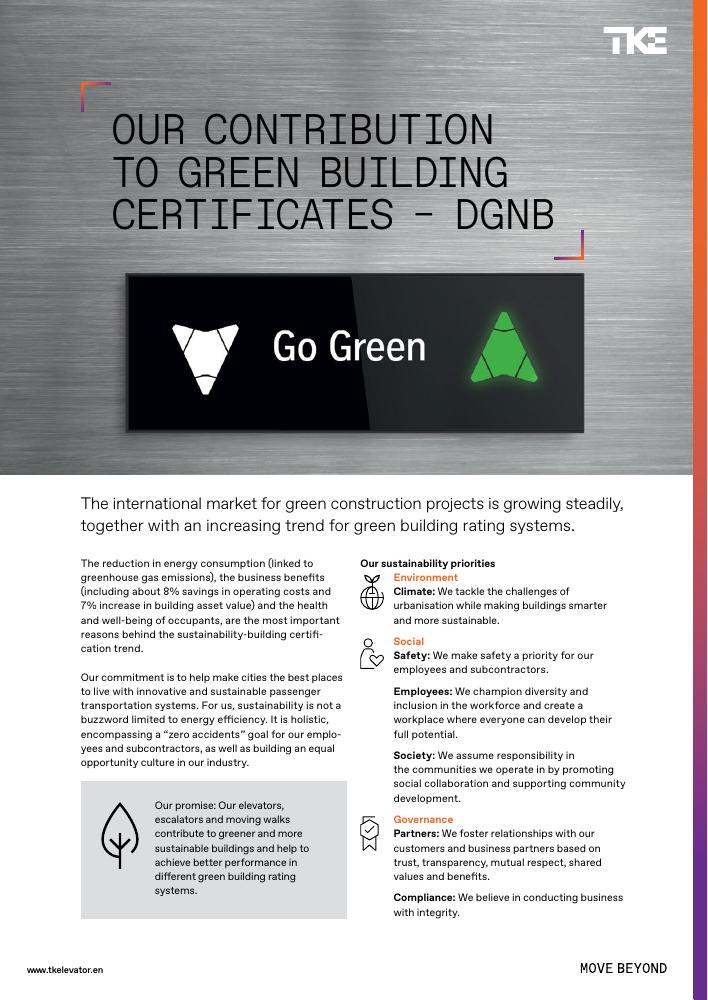

DGNB

TKE · συνεισφορά σε πράσινα κτίρια

↗

Χρήσιμο όταν η ομάδα χρειάζεται να ξεχωρίσει απαιτήσεις προϊόντος, κτιρίου και κατασκευής και να οργανώσει τον τεχνικό φάκελο ανά φάση.

Πρόσθετη επίσημη τεκμηρίωση

LEED v4 / v4.1 · πίνακας TKE

↗

Ενέργεια, EPD, συστατικά υλικών και καινοτομία. Χρήσιμο για την αντιστοίχιση του προϊόντος με τα σχετικά LEED κριτήρια.

EOX EPD · International EPD System

↗

Ισχύουσα περιβαλλοντική δήλωση προϊόντος EOX με επαληθευμένα στοιχεία κύκλου ζωής. Η τρέχουσα εγγραφή εμφανίζεται ως έγκυρη έως 11/04/2028.

EOX HPD

↗

Δήλωση υλικών και επιπτώσεων υγείας. Χρήσιμη όταν το έργο ζητά διαφάνεια συστατικών, VOC και στοιχεία υλικών.

EOX · ενεργειακά χαρακτηριστικά

↗

Αναγεννητική κίνηση, LED, λειτουργία αναμονής, οικολογική λειτουργία και πραγματική αναφορά κατανάλωσης. Η TKE αναφέρει επίσης δυνατότητα BREEAM αναφοράς για συγκεκριμένες εγκαταστάσεις.

ΡΟΗ ΤΕΚΜΗΡΙΩΣΗΣ ΕΡΓΟΥ

Από την προδιαγραφή έως την απάντηση στον αξιολογητή, χωρίς χαμένη πληροφορία.

Όσο νωρίτερα συνδεθεί η πραγματική διαμόρφωση EOX με τις απαιτήσεις του έργου, τόσο λιγότερες διορθώσεις χρειάζονται αργότερα.

01→

Στοιχεία έργου

Χρήση κτιρίου, κυκλοφορία, πρόγραμμα ανελκυστήρων, στόχος πιστοποίησης.

02→

Τεχνική επιλογή

Διαμόρφωση EOX, ενεργειακά χαρακτηριστικά, υλικά, αισθητική και διεπαφές κτιρίου.

03→

Τεχνικός φάκελος

Πιστοποιητικά, EPD / HPD, ενέργεια, ακουστική και τεκμηρίωση του συστήματος πιστοποίησης.

Έλεγχος πιστοποίησης

Ο σύμβουλος / αξιολογητής επιβεβαιώνει την επιλεξιμότητα, τη βαθμολόγηση και τυχόν ειδικές απαιτήσεις του έργου.

P.Y. ELEVATOR · ΚΥΠΡΟΣ

Τι αναλαμβάνουμε εμείς και πού παραμένει η τελική απόφαση.

Στόχος μας είναι η τεχνική πληροφορία να είναι χρήσιμη στην πραγματική ομάδα έργου, όχι απλώς να υπάρχει ως αρχείο.

Υποστήριξη προδιαγραφής

Συντονίζουμε την επιλεγμένη διαμόρφωση EOX με τις ανάγκες αρχιτέκτονα, μηχανολόγου, αναπτύκτη και εργολάβου.

Συντονισμός τεκμηρίωσης

Συγκεντρώνουμε τα διαθέσιμα έγγραφα κατασκευαστή και τα συνδέουμε με το πραγματικό αίτημα του συμβούλου.

Διευκρίνιση εφαρμογής

Ξεχωρίζουμε τι είναι ανεξάρτητα πιστοποιημένο, τι αφορά διαμόρφωση αναφοράς και τι χρειάζεται επιβεβαίωση για το συγκεκριμένο έργο.

Κυκλικότητα εκσυγχρονισμού

Σε έργα εκσυγχρονισμού ανακυκλώνουμε τα αποξηλωμένα μεταλλικά στοιχεία και τα χρησιμοποιημένα έλαια. Δεν το παρουσιάζουμε ως αυτόματη μονάδα πιστοποίησης.

Σύντομες απαντήσεις

LEED · BREEAM · DGNB · EOX

Έχετε απαίτηση έργου, κατάλογο ελέγχου ή σχόλιο αξιολογητή;

Στείλτε την πραγματική απαίτηση. Θα οργανώσουμε την απάντηση γύρω από την επιλεγμένη διαμόρφωση EOX και τα διαθέσιμα επίσημα έγγραφα.
